产品简介:

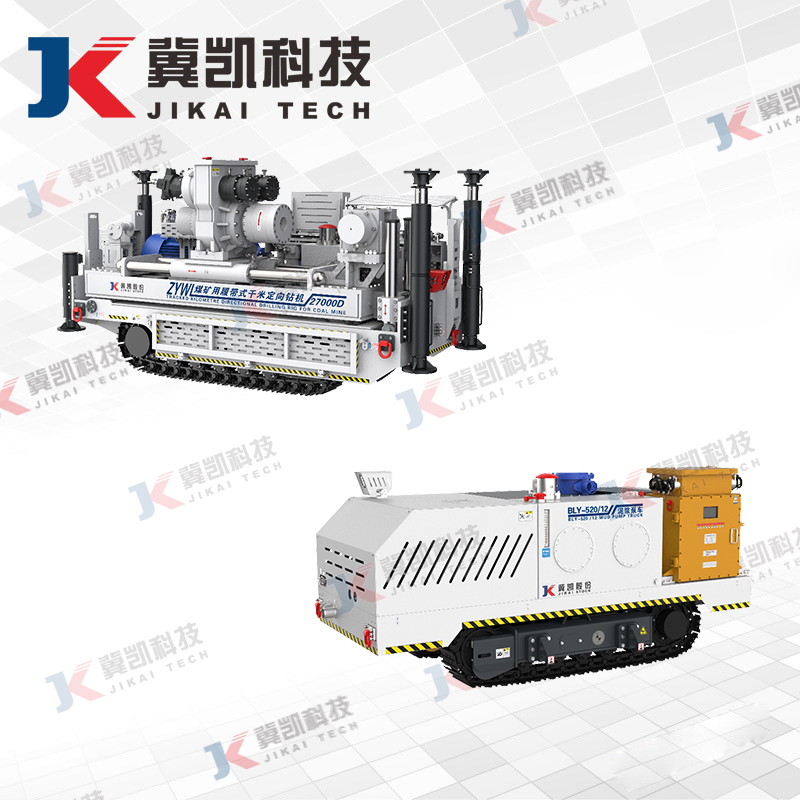

煤矿用履带式全液压定向钻机用于煤矿井下瓦斯高效抽采、探放水钻孔，也可用于探地质构造、煤层厚度、煤层注水等各类高精度定向钻孔施工。适用回转钻进、滑动定向钻进、复合钻进等多种钻探工艺。
技术特点:
独立行走 灵活布局
钻机、泥浆泵车配备独立电控系统、泵站，钻场和巷道内灵活布局。
轨迹预设 实时显示
随钻测量钻孔参数，实时显示实钻轨迹。
测量探管孔外供电
避免探管电池续航影响，钻孔效率高，施工成本低。
多种施工工艺
具备定向钻进、回转钻进、复合钻进多种钻孔施工工艺。
性能参数:
煤矿用履带式全液压定向钻机用于煤矿井下瓦斯高效抽采、探放水钻孔，也可用于探地质构造、煤层厚度、煤层注水等各类高精度定向钻孔施工。适用回转钻进、滑动定向钻进、复合钻进等多种钻探工艺。
技术特点:
独立行走 灵活布局
钻机、泥浆泵车配备独立电控系统、泵站，钻场和巷道内灵活布局。
轨迹预设 实时显示
随钻测量钻孔参数，实时显示实钻轨迹。
测量探管孔外供电
避免探管电池续航影响，钻孔效率高，施工成本低。
多种施工工艺
具备定向钻进、回转钻进、复合钻进多种钻孔施工工艺。
性能参数:
| 煤矿用履带式全液压定向钻机 | |||||
| 项目名称 | ZYWL-3300D | ZYWL-4500D | ZYWL-6500D | ZYWL-8000D | |
| 整机 性能 |
配套钻杆（mm） | φ73 | φ73 | φ73/φ89 | φ73/φ89 |
| 整机重量（kg） | 7900 | 8000 | 8300 | 8500 | |
| 回转 机构 |
额定转矩（N·m） | 3300 | 4500 | 6500 | 8000 |
| 额定转速（r/min） | 60～215 | 55～195 | 50-190 | 45-190 | |
| 推进 机构 |
推进压力（MPa） | 20 | 20 | 22 | 22 |
| 推进行程（mm） | 1050 | 1050 | 1050 | 1050 | |
| 行走 机构 |
行走速度（m/min） | 0～25 | 0～25 | 0～25 | 0～25 |
| 最大爬坡能力（°） | ±20 | ±20 | ±20 | ±20 | |
| 液压 泵站 |
工作压力（MPa） | 21/20 | 23/20 | 25/22 | 28/22 |
| 电机功率（kW） | 45 | 55 | 75 | 90 | |
| 矿用履带式泥浆泵车 | |||||
| 项目名称 | BLY260/10 | BLY330/10 | |||
| 整机 性能 |
额定流量（L/min） | 260 | 330 | ||
| 整机重量（kg） | 3500 | 3700 | |||
| 行走 机构 |
行走速度（m/min） | 0～25 | 0～25 | ||
| 最大爬坡能力（°） | ±20 | ±20 | |||
| 液压 泵站 |
工作压力（MPa） | 23 | 25 | ||
| 电机功率（kW） | 75 | 75 | |||
| 随钻轨迹测量系统 | |||||
| 项目名称 | 测量范围 | 测量精度 | |||
| 倾角（°） | -90～+90 | ±0.15 | |||
| 方位角（°） | 0～360 | ±1.2 | |||
| 面向角（°） | 0～360 | ±1.2 | |||
大功率超深孔定向钻机
产品简介:
钻机主要用于煤矿井下顺煤层瓦斯抽放长钻孔及顶底板瓦斯抽放长钻孔施工，尤其适用于复杂地质条件下大直径高位长钻孔施工，能够解决高抽巷成本高、采掘交替紧张难题，实现煤矿井下回采工作面采动区瓦斯高效治理，达到”以孔代巷“目的。
技术特点:
钻进稳定性高，事故处理能力强
双导向杆导轨进给机构，稳定钻进，定向精度高；给进起拔力大，孔内事故处理能力强；
大孔径定向成孔，大扭矩回转扩孔
配套大直径孔底马达，定向孔径可达φ200mm；输出扭矩大，扩孔直径可达300mm以上，适用大孔径“以孔代巷”瓦斯抽放钻孔施工
一键上卸扣，保护钻杆螺纹
上下钻拆装钻杆时，上扣油缸浮动，卸扣回转器主动匹配退扣速度，降低钻杆螺纹磨损，延长使用寿命
多重保护，安全可靠
钻机具备漏电闭锁、短路保护、过载保护、断相保护、过压保护，超温保护、油温保护、油位保护、瓦斯浓度监测等功能，保障设备及人员安全
多方式随钻测量
测量系统可选配孔口或孔内两种方式供电，钻孔数据以有线或无线两种方式传输，根据煤岩层条件及施工需求灵活选择
一机多用，多方式钻进
适用孔口回转钻进、滑动定向钻进和复合钻进等多种钻进方式，满足定向钻孔施工工艺需求
窄型全方位定向钻机
产品简介:
窄型全方位定向钻机主要用于巷道断面小、通过能力差的煤矿井下条件，主要用于瓦斯抽放、探放水、注浆防灭火、煤层注水、防突卸压、地质勘探等各种高精度定向钻孔施工 。尤其适用中小型煤矿井下巷道断面、掘进面和运输巷跨皮带等多方位定向钻孔施工。
技术特点:
模块化布局，便捷选装
整机由底盘、主机、机架、操作台、泵站、随钻测量系统、智能显示系统等模块组成。各模块拆装简单，维修方便，便于运输
机身小巧、转运灵活
全系列机身宽度小于1000mm，钻场巷道布局灵活，使用范围广
全方位钻孔
钻机水平开孔高度1200-2700mm，开孔范围广；开孔方位±90°，开孔倾角±90°，任意位置自锁，位置限位，满足全方位定向施工需求
多方式随钻测量
测量系统可选配孔口或孔内两种方式供电，钻孔数据以有线或无线两种方式传输，根据煤岩层条件及施工需求灵活选择
一机多用，多方式钻进
适用孔口回转钻进、滑动定向钻进和复合钻进等多种钻进方式，满足定向钻孔施工工艺需求
性能参数:
窄型全方位定向钻机主要用于巷道断面小、通过能力差的煤矿井下条件，主要用于瓦斯抽放、探放水、注浆防灭火、煤层注水、防突卸压、地质勘探等各种高精度定向钻孔施工 。尤其适用中小型煤矿井下巷道断面、掘进面和运输巷跨皮带等多方位定向钻孔施工。
技术特点:
模块化布局，便捷选装
整机由底盘、主机、机架、操作台、泵站、随钻测量系统、智能显示系统等模块组成。各模块拆装简单，维修方便，便于运输
机身小巧、转运灵活
全系列机身宽度小于1000mm，钻场巷道布局灵活，使用范围广
全方位钻孔
钻机水平开孔高度1200-2700mm，开孔范围广；开孔方位±90°，开孔倾角±90°，任意位置自锁，位置限位，满足全方位定向施工需求
多方式随钻测量
测量系统可选配孔口或孔内两种方式供电，钻孔数据以有线或无线两种方式传输，根据煤岩层条件及施工需求灵活选择
一机多用，多方式钻进
适用孔口回转钻进、滑动定向钻进和复合钻进等多种钻进方式，满足定向钻孔施工工艺需求
性能参数:
| 项目 | 单位 | ZYWL-4500D | ZYWL-6500D | ZYWL-8000D | |
| 钻进深度 | m | ＞500 | ＞600 | ＞800 | |
| 额定转矩 | N·m | 1600-4500 | 1500-6500 | 1600-8000 | |
| 泥浆泵压力 | MPa | 10 | 10 | 12 | |
| 泥浆泵流量 | L/min | 260 | 330 | 410 | |
| 外形尺寸 | 钻机 | mm | 4100×1000×1800 | 4100×1000×1800 | 4100×1000×1800 |
| 泵车 | mm | 2600×1000×1500 | 2600×1000×1500 | 2600×1000×1500 | |
